私共もブラインドリベットを販売してますが、どうにも馴染みにくいものです。ネジ屋は径と長さ（ｄ×Ｌ）の世界なのに、ブラインドリベットの寸法は暗号のようです。材質を表すアルファベットはメーカー毎に違うし・・・では、寸法だけでもハッキリさせましょう。

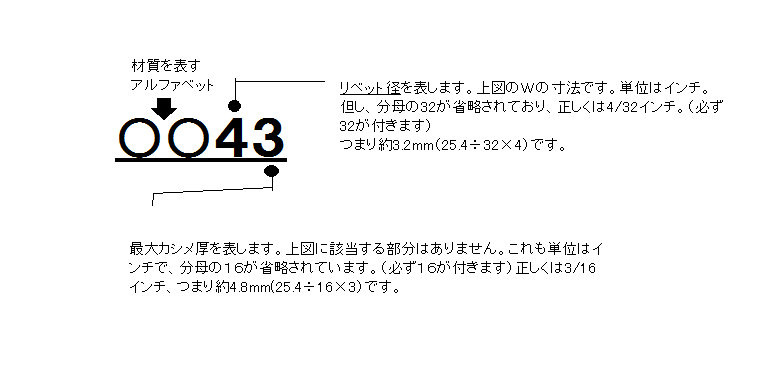

・一般的な表示方法は

後ろの数字（１文字ないし２文字）は、そのリベットの最大カシメ厚を表しており、図のＬ寸法と違います。そして、Ｌ寸法はメーカーごとに微妙に食い違っています。

実作業に於いてはＬ寸法は意味が無く、カシメ厚が重要なのでこの様な表示となりました。



・簡単に換算する方法があります！

〈虎の巻〉

リベット径を表す最初の数字に”8”を掛けます。

最大カシメ厚を表す後ろ数字には”16”を掛けます。



例えば〇〇５４

リベット径は５×８＝４０　小数点をちょっと付けて4.0mm

最大カシメ厚は、４×１６＝６４小数点をちょっと付けて6.4mm

カシメ範囲は普通1.6mmなので、1.6mmをひきます。

6.4－1.6＝4.8　カシメ範囲4.8～6.4mm。（カシメ範囲はサイズ毎に1.6mmずつ変化します。）

ツバ径はリベット径の２倍なので8.0mm

下穴径はリベット径＋0.1又は0.2mmなので、4.1か4.2mmを勧めます。

————————————————————————————————————

【４３の場合】
４×８＝３２　→３．２mm
リベット径３．２mm

——————————————————

３×１６＝４８→4.8mm

4.8－1.6＝3.2mm

カシメ範囲3.2～4.8mm

——————————————-

3.2×2＝6.4

ツバ径6.4mm

下穴径3.3又は3.4mm

———————————————-



こんにちは!(^^)!

今日は、ボルト・ナットのサイズの早見表を掲載します。



サイズ早見表



少し違うサイズもありますが、ナットの１種の高さは、呼び径の約８０％、３種の高さは、呼び径の約６０％です。

こんにちは!(^^)!

本日のブログも勉強会の記事を載せていきます^^

今日はボタンキャップの豆知識となります。

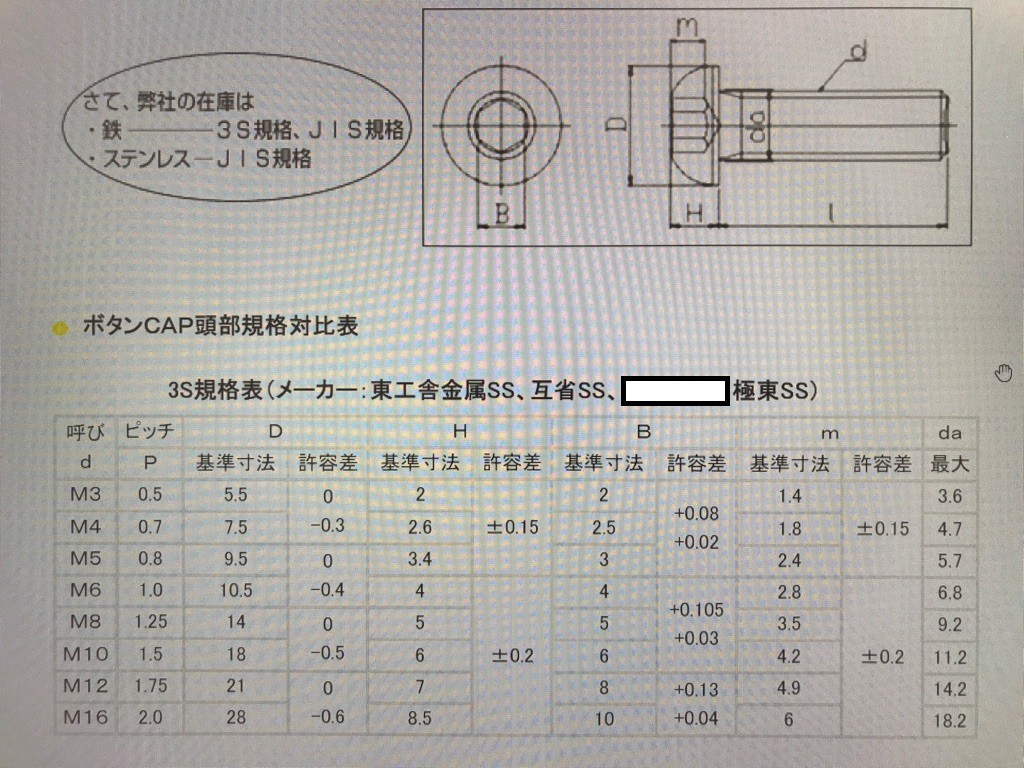

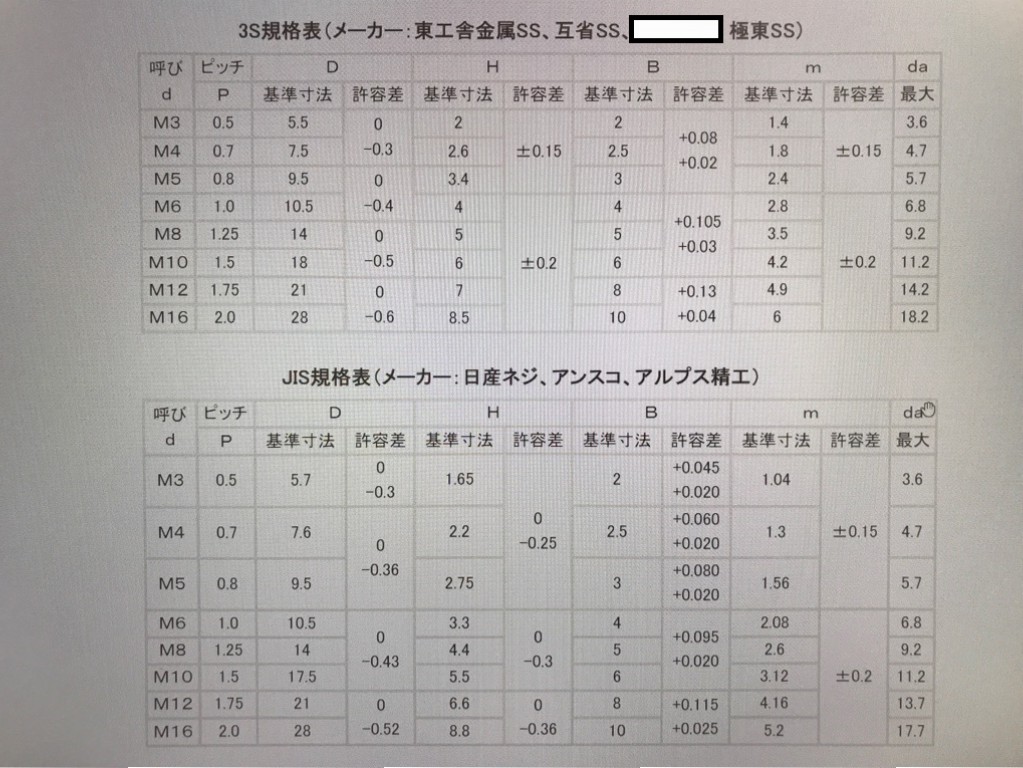

皆様ご存じでしょうか？　ボタンキャップには、先に運用されていた団体規格（組合規格）の〝3Ｓ規格”と後からISOに準じて制定された〝ＪＩＳ規格”の２種類あり、頭部の寸法が異なります。



その他にも気になることがありましたら、ぜひお問い合わせください!(^^)!

おはようございます!(^^)!

本日のお勉強会は、組み込みネジの呼称とその由来をご紹介していきます。



[P＝2]、[P＝3]は小ネジ部を含めてPiece(部材)の数がそれぞれ「2」「3」なのでこの呼称になり、後で取り扱いを始めた「P＝1」「P=4」は「2」でも「3」でもない数字を当てはめただけなのです。その後はこれを基本にISOワッシャーの「I」、小型の「K」、Lockの「L」、Outの「O」、SPAKの「S」等を組み合わせて下の表の呼称になりました。

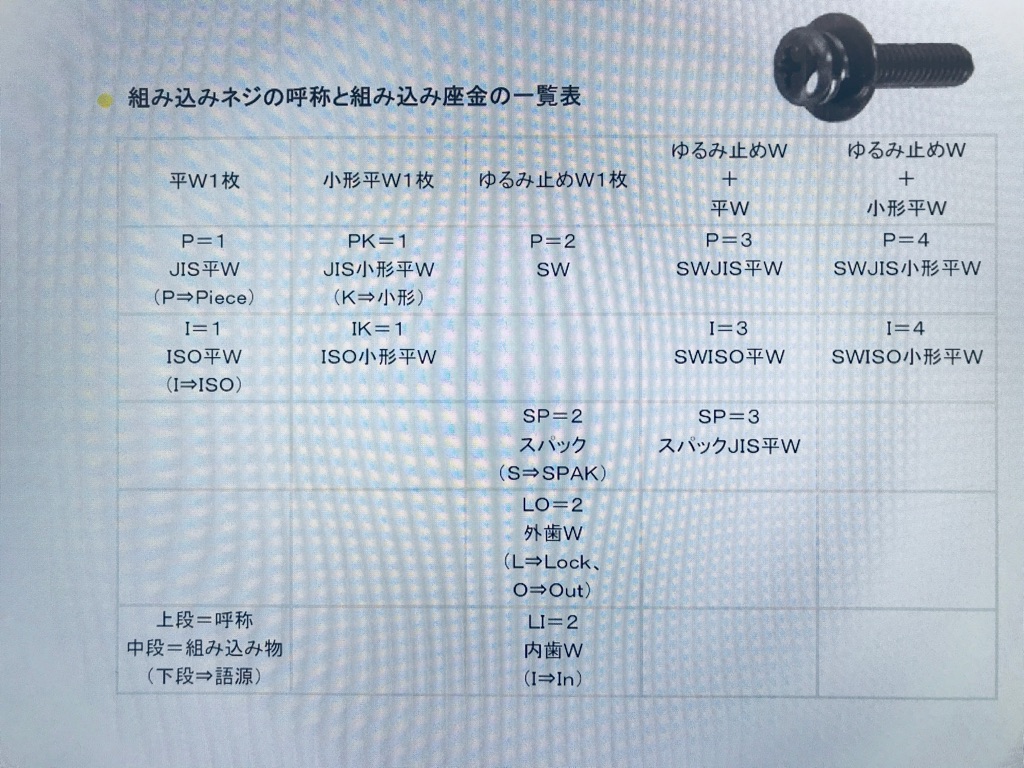

組み込みネジの呼称と組み込み座金の一覧表



おはようございます(^.^)

今日はタッピングねじについてお勉強です！

～形状と相手材～

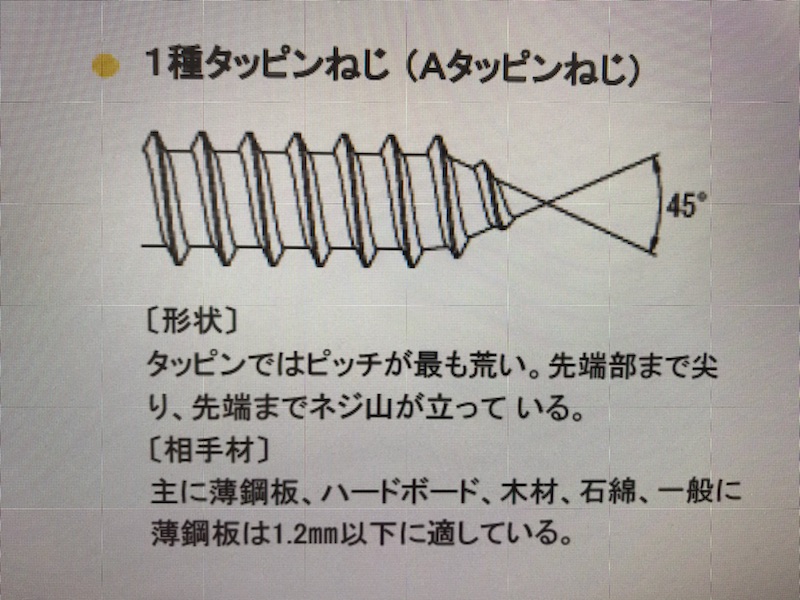

●１種タッピンねじ（Aタッピンねじ）

[形状]

タッピンではピッチが最も荒い。先端部まで尖り、先端までネジ山が立っている。

[相手材]

主に薄鋼板、ハードボード、木材、石綿、一般に薄鋼板は1.2mm以下に適している。

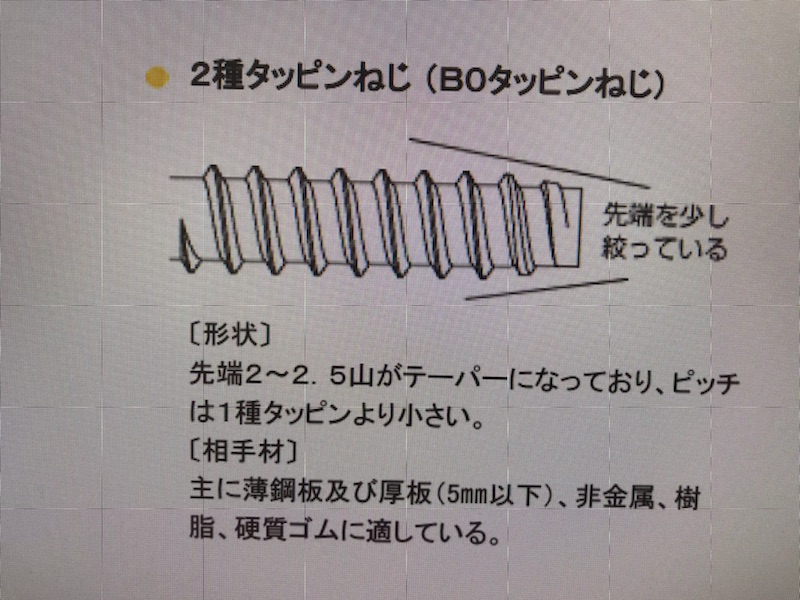

• ２種タッピンねじ（B0タッピンねじ）

[形状]

先端2～2.5山がテーパーになっており、ピッチは１種タッピンより小さい。

[相手材]

主に薄鋼板及び厚板(5mm以下)、非金属、樹脂、硬質ゴムに適している。

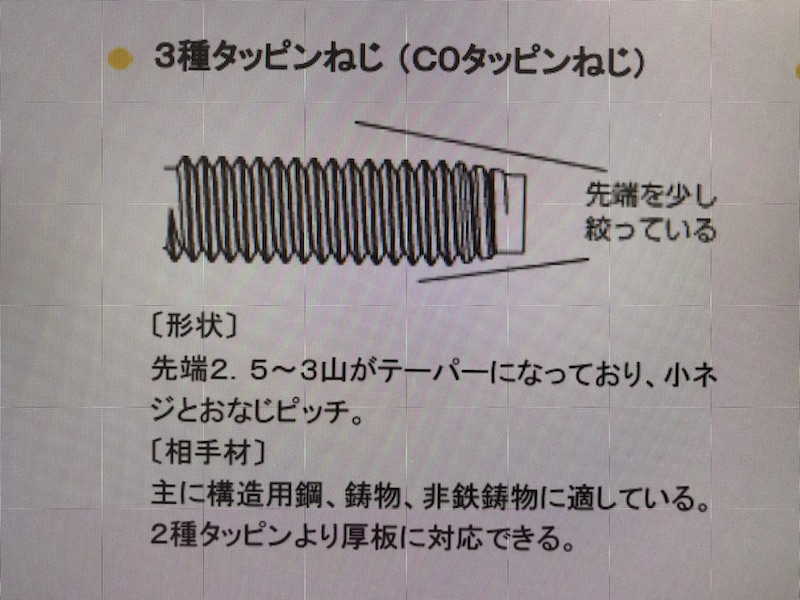

• ３種タッピンねじ（C0タッピンねじ）

[形状]

先端2.5～3山がテーパーになっており、小ネジと同じピッチ。

[相手材]

主に構造用鋼、鋳物、非鉄鋳物に適している。２種タッピンより厚板に対応できる。

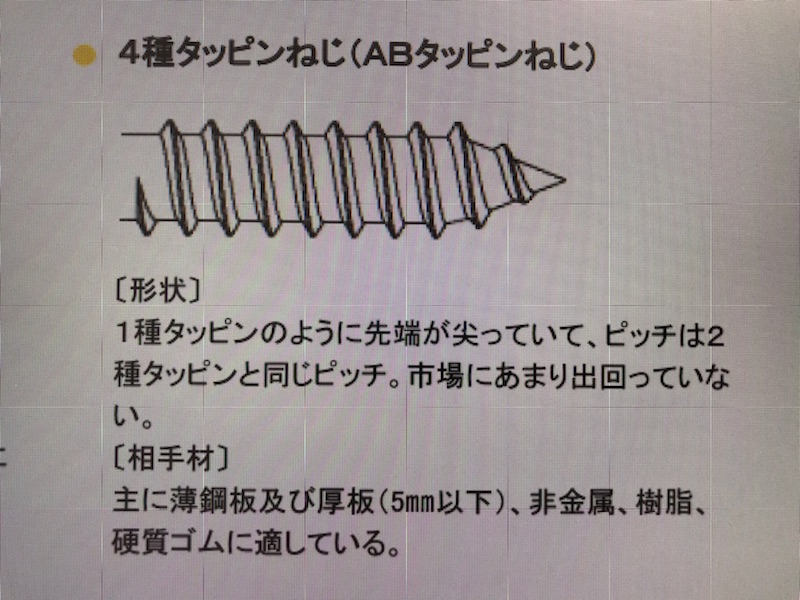

• ４種タッピンねじ（ABタッピンねじ）

[形状]

１種タッピンのように先端が尖っていて、ピッチは２種タッピンと同じピッチ。市場にあまり出回っていない。

[相手材]

主に薄鋼板及び厚板(5mm以下)、非金属、樹脂、硬質ゴムに適している。

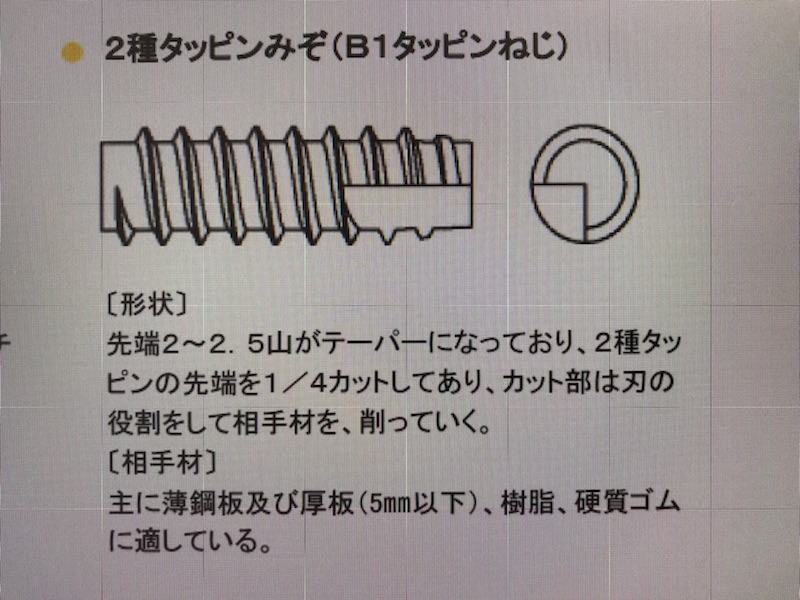

• ２種タッピンみぞ（B1タッピンねじ）

[形状]

先端2～2.5山がテーパーになっており、２種タッピンの先端を1/4カットしてあり、カット部は刃の役割をして相手材を、削っていく。

[相手材]

主に薄鋼板及び厚板(5mm以下)、樹脂、硬質ゴムに適している。

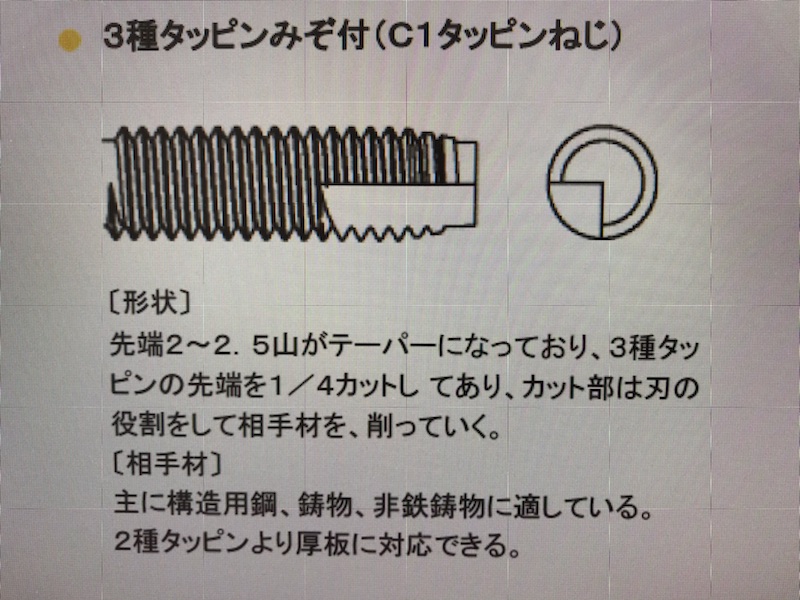

• ３種タッピンみぞ付（C1タッピンねじ）

[形状]

先端2～2.5山がテーパーになっており、３種タッピンの先端を1/4カットしてあり、カット部は刃の役割をして相手材を、削っていく。

[相手材]主に構造用鋼、鋳物、非鉄鋳物に適している。２種タッピンより厚板に対応できる。





おはようございます(^.^)

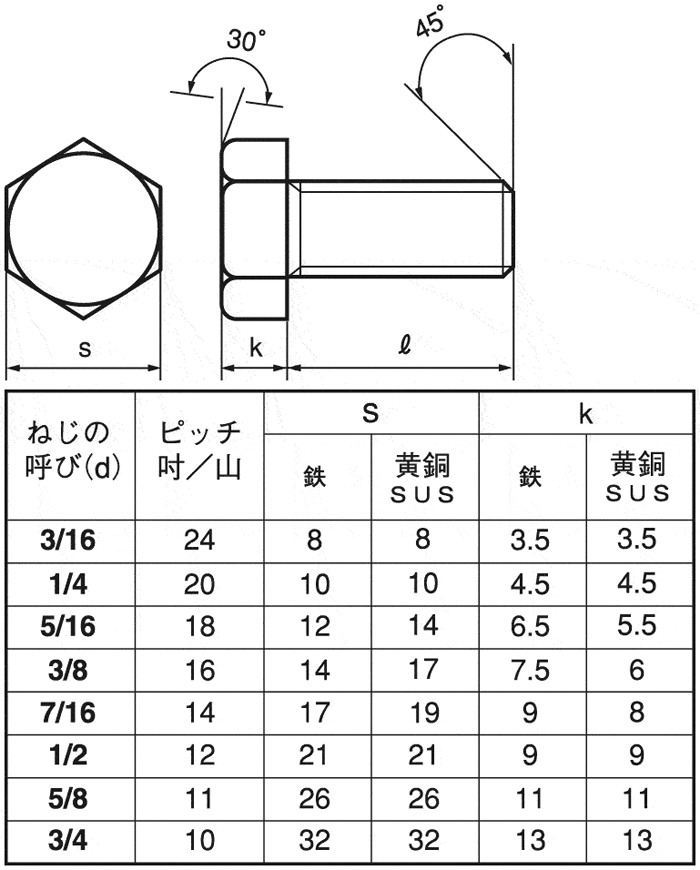

今日は「インチ」についてのお勉強です。





☆覚え方・考え方☆



• 基準は１”(１インチ)約25.4mmです。
• １“の1/8が一分(いちぶ)＝約3.175mmです。
• 1/8の２倍が1/4(にぶ)ですが、1/4＝2/8と考えるとわかり易いでしょう。
• 同様に5/16(にぶごりん)も5/16＝2.5/8と考えるとわかり易いでしょう。
• 5/32(さんにのご)も5/32＝1.25/8となり一分二厘五毛(いちぶにりんごもう)と読むのが正しいでしょうが、言いにくいので「さんにのご」と読むのが常識となっています。(これだけ)
• １”以上のサイズはインチに足して「インチにぶ」「インチよんぶ」等と読めば良いでしょう。
• ｍmに直さないと実寸はわかりにくいのですが、「１”＝25.4ｍｍ」これを覚えていれば電卓を使えば簡単です。25.4を分母で割って分子を掛ければ良いのです。例えば3/8では25.4÷8×3＝9.525ｍｍとなります。



いかがでしたでしょうか？

わたしもこの記事を書きながらとても勉強になりました！



次回は、タッピングについての記事を載せる予定ですので、お楽しみに)^o^(！！
